En esta practica vamos a ver lo que son las VLAN y como se pueden configurar en un switch.
Es un método de crear redes lógicamente independientes dentro de una misma red física.
En nuestro caso vamos a conectar el ordenador al switch por el puerto serie.
Esta practica la vamos a realizar en Linux (Ubuntu).
Lo primero que tenemos que hacer es verificar si tenemos instalado el Gtkterm, en el caso de que no fuese asi deberiamos de instalarlo en el synaptic.
Una vez comprobado que tenemos instalado este programa deberemos entrar en el terminal del puerto serie. Para eso entraremos en Aplicaciones>Acesorios>Serial port terminal
En el terminal deberemos de configurar el puerto, la velocidad, la paridad, bits, stopbits...
teniendo en cuenta las caracteristicas de nuestro switch.
Una vez configurado el puerto serie pulsando enter entraremos en el menu del nuestro switch.
Moviendonos por el menu con el teclado deberemos de activar la opcion VLAN para poder crearlas despues a nuestro gusto.
Una vez activada esta opcion crearemos cuantas VLAN queramos y dentro de ellas indicaremos que puertos queremos que pertenezcan a cada VLAN.
Los puerto que metamos en una VLAN solamente se podran comunicar entre ellos ya que mediante este sistema sera imposible que ordenadores que esten conectado a puertos que pertenezcan a diferentes VLAN se hagan ping. Aun asi deberemos de tener en cuenta que para conectar ordenadores de una VLAN sera imprescindible que esten el la misma red por lo que si fuera necesario deberiamos de cambiar la ip de los ordenadores.
Esta es la funcion del las VLAN, crear redes diferentes en un switch.
Thursday, 3 December 2009
Tuesday, 1 December 2009
Cableado estructurado
En esta practica realizaremos la maqueta de una instalacion de cableado estructurado.
El objetivo de esta practica es conseguir que 10 ordenadores hagan ping mediante la conexion de tres armarios rack de 19". Dos de los armarios los utilizaremos por ambos lados, usando un lado del armario para cada dos ordenadores. Los armarios "dobles" estaran colocados delante y detras dejando en el medio el armario CPD que hará de intermediario entre el armario 1 y el 3.
Para conectar los 3 armarios lo haremos mediante fibra optica.
Armario rack de 19"
Lo que queremos conseguir es que en cada puesto de usuario haya una toma de datos (roseta rj45).
Elementos de los armarios: (deberan de ir atornillados)
En cada armario debera de haber un patch panel en la parte de arriba

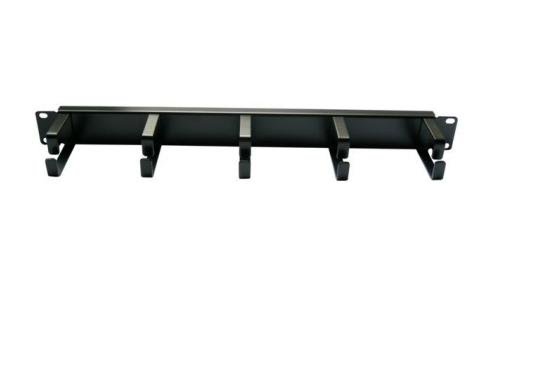

Dejando un espacio colocaremos debajo un peine o pasahilos para ordenar los cables del armario.
Debajo del pasahilos colocaremos el switch.
Debajo del switch atornillaremos una bandeja que nos servira para sujetar transceivers por ejemplo.
Por ultimo en el armario central instalaremos el panel de fibra necesario para conectar los armarios entre si.
Conexion del cableado:
Lo primero que debemos de hacer es realizar los latiguillos rj45 (ver como se hacen) que nos serviran para conectar el switch al patch panel, para conectar los dos switches de los armarios "dobles" o el switch con el panel de fibra, y para conectar el pc a las tomas de datos (rosetas).
Tambien deberemos realizar otro latiguillo para conectar las rosetas de pared (tomas de usuario) y las de el patch panel. (Este latiguillo lleva otro codigo de colores distinto a los rj45, y son estos propios conectores los que marcan el orden de colores)
Para que los ordenadores pertenecientes a un armario puedan hacer ping bastaria con conectar cada pc a las tomas de datos (rosetas de pared) mediante un rj45. Mediante el otro cable conectariamos esas tomas con el patch panel del armario.Por ultimo estos ultimos conectores del patch panel haria falta conectarlos al switch del armario otra vez utilizando los cables rj45. En el caso de los armarios "dobles" que cuentan con 2 switches tambien se utilizaria el rj45 para conectarlos entre si. Seria importante usar un tester para cerciorarse de que todo funciona correctamente.
Una vez que hagamos ping entre los ordenadores de un mismo armario deberemos de conectar los 3 armarios para poder hacer ping entre los 10 ordenadores. Para ello vamos a usar fibra óptica. En los armarios de los extremos (1y3) deberemos colocar en la bandeja un transceiver para transformar los bits del cable de pares a luz de la fibra óptica. En el armario central es donde deberemos colocar el panel de fibra. Uno de los switches de cada uno de de los armarios secundarios, los conectaremos al tranceiver. Desde el tranceiver saldran dos fibras que seran las que debermos de conectar al panel de fibra del armario central. Y por ultimo el panel de fibra debera de ir conectado al switch del mismo armario mediante un latiguillo rj45.
Tambien deberemos de tener en cuenta que para hacer ping entre los 10 ordenadores deben de estar en la misma red por lo que sera necesario cambiar la ip.
Siguiendo estos pasos habremos creado una red para hacer ping entre ordenadores.
El objetivo de esta practica es conseguir que 10 ordenadores hagan ping mediante la conexion de tres armarios rack de 19". Dos de los armarios los utilizaremos por ambos lados, usando un lado del armario para cada dos ordenadores. Los armarios "dobles" estaran colocados delante y detras dejando en el medio el armario CPD que hará de intermediario entre el armario 1 y el 3.
Para conectar los 3 armarios lo haremos mediante fibra optica.
Armario rack de 19"
Lo que queremos conseguir es que en cada puesto de usuario haya una toma de datos (roseta rj45).
Elementos de los armarios: (deberan de ir atornillados)
En cada armario debera de haber un patch panel en la parte de arriba
Dejando un espacio colocaremos debajo un peine o pasahilos para ordenar los cables del armario.
Debajo del pasahilos colocaremos el switch.
Debajo del switch atornillaremos una bandeja que nos servira para sujetar transceivers por ejemplo.
Por ultimo en el armario central instalaremos el panel de fibra necesario para conectar los armarios entre si.
Conexion del cableado:
Lo primero que debemos de hacer es realizar los latiguillos rj45 (ver como se hacen) que nos serviran para conectar el switch al patch panel, para conectar los dos switches de los armarios "dobles" o el switch con el panel de fibra, y para conectar el pc a las tomas de datos (rosetas).
Tambien deberemos realizar otro latiguillo para conectar las rosetas de pared (tomas de usuario) y las de el patch panel. (Este latiguillo lleva otro codigo de colores distinto a los rj45, y son estos propios conectores los que marcan el orden de colores)
Para que los ordenadores pertenecientes a un armario puedan hacer ping bastaria con conectar cada pc a las tomas de datos (rosetas de pared) mediante un rj45. Mediante el otro cable conectariamos esas tomas con el patch panel del armario.Por ultimo estos ultimos conectores del patch panel haria falta conectarlos al switch del armario otra vez utilizando los cables rj45. En el caso de los armarios "dobles" que cuentan con 2 switches tambien se utilizaria el rj45 para conectarlos entre si. Seria importante usar un tester para cerciorarse de que todo funciona correctamente.
Una vez que hagamos ping entre los ordenadores de un mismo armario deberemos de conectar los 3 armarios para poder hacer ping entre los 10 ordenadores. Para ello vamos a usar fibra óptica. En los armarios de los extremos (1y3) deberemos colocar en la bandeja un transceiver para transformar los bits del cable de pares a luz de la fibra óptica. En el armario central es donde deberemos colocar el panel de fibra. Uno de los switches de cada uno de de los armarios secundarios, los conectaremos al tranceiver. Desde el tranceiver saldran dos fibras que seran las que debermos de conectar al panel de fibra del armario central. Y por ultimo el panel de fibra debera de ir conectado al switch del mismo armario mediante un latiguillo rj45.
Tambien deberemos de tener en cuenta que para hacer ping entre los 10 ordenadores deben de estar en la misma red por lo que sera necesario cambiar la ip.
Siguiendo estos pasos habremos creado una red para hacer ping entre ordenadores.
