VLAN (LAN virtual)

En esta practica vamos a ver lo que son las VLAN y como se pueden configurar en un switch.
Es un método de crear redes lógicamente independientes dentro de una misma red física.
En nuestro caso vamos a conectar el ordenador al switch por el puerto serie.



Esta practica la vamos a realizar en Linux (Ubuntu).
Lo primero que tenemos que hacer es verificar si tenemos instalado el Gtkterm, en el caso de que no fuese asi deberiamos de instalarlo en el synaptic.
Una vez comprobado que tenemos instalado este programa deberemos entrar en el terminal del puerto serie. Para eso entraremos en Aplicaciones>Acesorios>Serial port terminal
En el terminal deberemos de configurar el puerto, la velocidad, la paridad, bits, stopbits...
teniendo en cuenta las caracteristicas de nuestro switch.




Una vez configurado el puerto serie pulsando enter entraremos en el menu del nuestro switch.
Moviendonos por el menu con el teclado deberemos de activar la opcion VLAN para poder crearlas despues a nuestro gusto.





Una vez activada esta opcion crearemos cuantas VLAN queramos y dentro de ellas indicaremos que puertos queremos que pertenezcan a cada VLAN.




Los puerto que metamos en una VLAN solamente se podran comunicar entre ellos ya que mediante este sistema sera imposible que ordenadores que esten conectado a puertos que pertenezcan a diferentes VLAN se hagan ping. Aun asi deberemos de tener en cuenta que para conectar ordenadores de una VLAN sera imprescindible que esten el la misma red por lo que si fuera necesario deberiamos de cambiar la ip de los ordenadores.
Esta es la funcion del las VLAN, crear redes diferentes en un switch.

Cableado estructurado

En esta practica realizaremos la maqueta de una instalacion de cableado estructurado.
El objetivo de esta practica es conseguir que 10 ordenadores hagan ping mediante la conexion de tres armarios rack de 19". Dos de los armarios los utilizaremos por ambos lados, usando un lado del armario para cada dos ordenadores. Los armarios "dobles" estaran colocados delante y detras dejando en el medio el armario CPD que hará de intermediario entre el armario 1 y el 3.
Para conectar los 3 armarios lo haremos mediante fibra optica.

Armario rack de 19"


Lo que queremos conseguir es que en cada puesto de usuario haya una toma de datos (roseta rj45).



Elementos de los armarios: (deberan de ir atornillados)

En cada armario debera de haber un patch panel en la parte de arriba

Dejando un espacio colocaremos debajo un peine o pasahilos para ordenar los cables del armario.

Debajo del pasahilos colocaremos el switch.

Debajo del switch atornillaremos una bandeja que nos servira para sujetar transceivers por ejemplo.

Por ultimo en el armario central instalaremos el panel de fibra necesario para conectar los armarios entre si.

Conexion del cableado:

Lo primero que debemos de hacer es realizar los latiguillos rj45 (ver como se hacen) que nos serviran para conectar el switch al patch panel, para conectar los dos switches de los armarios "dobles" o el switch con el panel de fibra, y para conectar el pc a las tomas de datos (rosetas).

Tambien deberemos realizar otro latiguillo para conectar las rosetas de pared (tomas de usuario) y las de el patch panel. (Este latiguillo lleva otro codigo de colores distinto a los rj45, y son estos propios conectores los que marcan el orden de colores)



Para que los ordenadores pertenecientes a un armario puedan hacer ping bastaria con conectar cada pc a las tomas de datos (rosetas de pared) mediante un rj45. Mediante el otro cable conectariamos esas tomas con el patch panel del armario.Por ultimo estos ultimos conectores del patch panel haria falta conectarlos al switch del armario otra vez utilizando los cables rj45. En el caso de los armarios "dobles" que cuentan con 2 switches tambien se utilizaria el rj45 para conectarlos entre si. Seria importante usar un tester para cerciorarse de que todo funciona correctamente.

Una vez que hagamos ping entre los ordenadores de un mismo armario deberemos de conectar los 3 armarios para poder hacer ping entre los 10 ordenadores. Para ello vamos a usar fibra óptica. En los armarios de los extremos (1y3) deberemos colocar en la bandeja un transceiver para transformar los bits del cable de pares a luz de la fibra óptica. En el armario central es donde deberemos colocar el panel de fibra. Uno de los switches de cada uno de de los armarios secundarios, los conectaremos al tranceiver. Desde el tranceiver saldran dos fibras que seran las que debermos de conectar al panel de fibra del armario central. Y por ultimo el panel de fibra debera de ir conectado al switch del mismo armario mediante un latiguillo rj45.

Tambien deberemos de tener en cuenta que para hacer ping entre los 10 ordenadores deben de estar en la misma red por lo que sera necesario cambiar la ip.

Siguiendo estos pasos habremos creado una red para hacer ping entre ordenadores.

Red de area local mediente switches

Un conmutador o switch es un dispositivo digital de interconexión de redes de ordenadores que opera en la capa 2 del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los bridges, pasando datos de un segmento a otro de acuerdo con la direccion MAC destino de las tramas en la red.
Los switches se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola.
A diferencia de los hubs o bridges, mediante los switches se difunde la informacion solamente al host que deseemos.

Red de area local mediente bridges

Son dispositivos que unen dos redes actuando sobre los protocolos de bajo nivel, en el nivel de control de acceso al medio, capa 2 del modelo OSI. Solo el tráfico de una red que va dirigido a la otra atraviesa el dispositivo, por lo que si la informacion no va dirigida a otra red los host de esa red no veran la informacion. Para ello los bridges comprueban la MAC destino y la MAC origen. Esto permite a los administradores dividir las redes en segmentos lógicos, descargando de tráfico las interconexiones. Son equipos mas seguros que los hubs que difunden a todos los hots la informacion.

Red de area local mediente hubs

Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.
Funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos.
Este tráfico añadido genera más probabilidades de colisión.
Un concentrador funciona a la velocidad del dispositivo más lento de la red

Conector RJ45

La RJ-45 es una interfaz fisica comúnmente usada para conectar redes de cableado estructurado.
Posee ocho pines que normalmente se usan como extremos de cables de par trenzado.

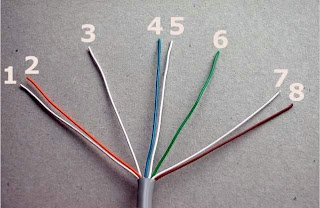

Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines:

Blanco Naranja
Naranja
Blanco Verde
Azul
Blanco Azul
Verde
Blanco Marrón
Marrón


Realizacion de un conector RJ-45:

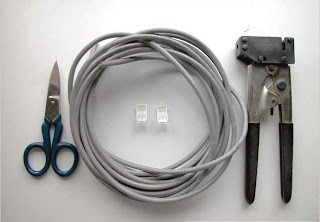

Materiales

Pasos

Fuente

Métodos de acceso al medio en las redes de área local

Todas las redes de area local consisten en un conjunto de dispositivos que comparten la capacidad de transmisión de la red. Para ello, es necesario la existencia de algún método para controlar el acceso al medio de transmisión evitando los posibles conflictos o errores que puedan aparecer. El protocolo de control de acceso al medio de transmisión es el factor que más caracteriza el funcionamiento de una red de área local. De él dependen los parámetros básicos del funcionamiento de la red como son el rendimiento, la fiabilidad y la gestión de la red.

Los metodos de acceso al medio pertence al nivel de enlace (capa 2)
Hay 2 metodos de acceso al medio:
- Deterministicos:
Hay un sistema que determina a quien le toca el acceso
Token ring, Token bus, Token pass...
- No deterministicos:
Las tarjetas compiten entre ellas para ver a quien le toca
CSMA/CD


Entre los métodos más comunes encontramos los siguientes:

- Sondeo o Polling
La técnica de sondeo es una relacion entre el nodo central y las demás estaciones del anillo o del bus. En el caso de la topología en anillo, para que un nodo pueda transmitir debe recibir permiso del nodo central a través de un mensaje de sondeo. Este permiso va pasando continuamente de estación en estación a lo largo de todo el anillo. Cada estación puede transmitir cuando recibe el permiso y encuentra el anillo vacío. Al finalizar su transmisión pasa el permiso a la estación siguiente y asi sucesivamente.

- Pase de testigo (Token-Pass)
En esta técnica todas las estaciones de la red intervienen en la circulación de un paquete especial de información que recibe el nombre de testigo (Token) que indica, a la estación que lo recibe, que tiene el medio de transmisión a su disposición para efectuar una transmisión. Esta técnica pueden utilizarse tanto en las redes con topologías en bus como en las redes en anillo.

- Pase de testigo en bus (Token-Bus)
En esta técnica, las estaciones del bus forman un anillo lógico, es decir, a las estaciones se les asigna una posición lógica en una secuencia ordenada y circular. Cada estación conoce la identidad de la anteriror estacion y de su sucesora dentro del anillo lógico. La estación que recibe el testigo tiene garantizado el derecho de acceso al medio de transmisión de tal forma que al finalizar su transmisión o terminar el tiempo asignado, pasará el testigo a la siguiente estación en la secuencia lógica.

- Pase de testigo en anillo (Token-Ring)
Esta técnica se basa en una pequeña trama que circula a lo largo del anillo. Un bit indica el estado del anillo (libre u ocupado) y cuando ninguna estación está transmitiendo, el testigo simplemente circula por el anillo pasando de una estación a la siguiente. Cuando una estación desea transmitir, espera a recibir el testigo modificando el bit de estado del anillo de libre a ocupado e inserta la información a enviar junto con su propia dirección y la de la direccion de la estación destino. El paquete de datos circula por el anillo hasta llegar a la estación receptora que copia su contenido y lo vuelve a poner en circulación incluyendo una marca de recepción, de tal forma que, cuando vuelve a llegar a la estación emisora, ésta lo retira de la red y genera un nuevo testigo libre.

- Acceso Múltiple con Detección de Portadora (CSMA)
Estas técnicas se basan en que las estaciones solicitan transmitir de forma aleatoria y no existe control para determinar el orden de transmisión, por tanto, todas las estaciones deben competir por el derecho al acceso. Esta técnica consiste en que una estación que desee transmitir, primero escucha el medio para determinar si hay otra transmisión en proceso. Si es así, la estación tras un período de espera lo vuelve a intentar hasta que encuentre el medio de transmisión libre.

Informacion obtenida de: sistemas.itlp.edu.mx

Clases y categoria de los sistemas cableados

El sistema de cableado estructurado es la infraestructura de cable destinada a transportar informacion, a lo largo y ancho de un edificio, las señales que emite un emisor de algún tipo de señal hasta el correspondiente receptor.

-Existen 3 tipos de cables:

• Cable coaxial.

• Cable de par trenzado.

• Cable de fibra óptica.

Un sistema de cableado estructurado es físicamente una red de cable única y completa, con combinaciones de alambre de cobre, cables de fibra óptica, bloques de conexión, cables terminados en diferentes tipos de conectores y adaptadores ....
Los cables mas comunes en una instalación de un sistema de cableado estructurado son UTP, STP y FTP. Estos tipos pertenecen a la categoría 5, que de acuerdo con los estándares internacionales pueden trabajar a 100 Mhz, y están diseñados para soportar voz, video y datos.

CATEGORÍA	VELOCIDAD MÁXIMA	DISTANCIA MÁXIMA
3	10Mbps	100 m
4	20 Mbps	100 m
5	100Mbps	100 m

Fuente de informacion

Dentro del cableado estructurado las categorías más comunes son:

Categoria 1: La primera categoría responde al cable UTP Categoría 1, especialmente diseñado para redes telefónicas, el clásico cable empleado en teléfonos.

Categoría 2: El cable UTP Categoría 2 es también empleado para transmisión de voz y datos hasta 4Mbps.

Categoría 3: Define los parámetros de transmisión hasta 16 MHz. Los cables de categoría 3 están hechos con conductores calibre 24 AWG y tienen una impedancia característica de 100 W. Entre las principales aplicaciones son: voz, Ethernet 10Base-T y Token Ring.

Categoría 4: El cable UTP Categoría 4 tiene la capacidad de soportar comunicaciones en redes de computadoras a velocidades de 20Mbps

Categoría 5: El cable UTP categoría 5, es el estándar actual dentro de las redes LAN particularmente, con la capacidad de sostener comunicaciones a 100Mbps.

Categoria 5e : Frecuentemente usado en redes fast ethernet (100 Mbit/s) y gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz.

Categoría 6: Es un estandar de cables para Gigabit Ethernet y otros protocolos de redes. Esta diseñado para transmitir a frecuencias de hasta 100 MHz.

Categoria 6a: . Usado en redes 10 gigabit ethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 500 MHz.

Categoria 7: Esta diseñado para transmitir a frecuencias de 600 Mhz. Se usa en redes 10 gigabit ethernet y en comunicaciones de alta confiabilidad.

Categoria 7A: Esta diseñado para transmitir a frecuencias de 1000 Mhz. Usado en redes 10 gigabit ethernet y futuras comunicaciones de mayor velocidad de transmisión de datos.

Las tres topologías más importantes de redes

La Topología de una red es la descripción de la forma en la que se conectan sus nodos.

Topología de bus
La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada equipo está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los equipos queden desconectados.


Topología de anillo
La topología de anillo se compone de un solo anillo cerrado formado por nodos y enlaces, en el que cada nodo está conectado solamente con los dos nodos que tiene a los lados.
Los dispositivos se conectan directamente entre sí por medio de cables en lo que se denomina una cadena margarita. Para que la información pueda circular, cada estación debe transferir la información a la estación adyacente. Para eso cada estación tiene un receptor y un transmisor, haciendo la función de repetidor, es decir, pasando la señal a al siguiente estación del anillo.


Topología en estrella
La topología en estrella tiene un nodo central desde el que salen todos los enlaces hacia los demás nodos. Por el nodo central, generalmente ocupado por un hub, pasa toda la información que circula por la red. La ventaja principal es que permite que todos los nodos se comuniquen entre sí de manera conveniente. La desventaja principal es que si el nodo central falla, toda la red se desconecta.



Informacion e imagenes obtenidas de: geocities

Redes LAN y WAN

Un criterio a la hora de clasificar redes de ordenadores es el que se basa en su extensión geográfica por ejemplo.
La velocidad tambien es una caracteristica que las ditingue, ya que mientras la velocidad en LAN puede ser incluso de de 4 Gb/s en WAN alcanza una velocidad de entre 10 Mb/s y 1000Mb/s.

Diferenciamos dos tipos de redes:

- Redes de Área Local (LAN): Son redes de propiedad privada, de hasta unos cuantos kilómetros de extensión. Por ejemplo en una oficina o un centro educativo.
Se usan para conectar ordenadores personales o equipos de trabajo, con objetivo de compartir recursos e intercambiar información. Es el usuario el que controla este tipo de redes. Tienen bajo retardo y experimentan pocos errores.

- Redes de Área Extensa (WAN): Es una red de comunicación de datos que tiene una cobertura geográfica grande y utiliza como medio de transmisión el que ofrecen las operadoras de servicios de telefonía. Suelen ser redes punto a punto. Ademas la red de área extensa está controlada por organismos de telecomunicaciones.

USB

USB (Universal Serial Bus) es una interfase plug&play entre el ordenador y los diferentes dispositivos tales como teclados, ratones, impresoras, modems , camaras, mp3....
La caracteristica principal del USB es que permite trabajar a los diferentes dispositivos a una velocidad mayor que un puerto serie o uno paralelo por ejemplo.
Trabaja como interfaz para transmisión de energía y datos y distribucion. Esta interfaz de 4 hilos, 12 Mbps y "plug and play", utiliza 5V para la alimentacion, la energia y por supuesto tambien es capaz de transmitir datos.
Las señales USB se transmiten por un cable de par trenzado

USB 2.0 : Esta version admite dispositivos "Low Speed" (baja velocidad, hasta 1,5 Mb/s) como pueden ser el teclado o el raton, "Full Speed" (alta velocidad, hasta 12 Mb/s), y tambien admite dispositivos "High Speed" (muy alta velocidad, hasta 480 Mb/s).


USB 3.0 : Es una version que tiene una velocidad de transferencia mayor que las anteriores ya que tiene una tasa de trasferencia de hasta 4,8 Gbps. Esto se ha conseguido añadiendo acoplamientos de fibra optica al cobre.

Conexiones paralelo entre ordenadores

En este caso necesitamos dos conectores macho de 25 terminales (DB-25) para conectarlos a los puertos paralelo, además de un cable con 11 hilos. El puerto paralelo se llama LPT1

Las conexiones en paralelo son mas rápidas porque transmiten un byte (8 bits) tras otro.
La distancia del cable paralelo puede llegar a medir 3,5m

Luego tendremos que realizar las siguientes conexiones :

Paralelo Otro conector

2 <--------------------> 15

3 <--------------------> 13

4 <--------------------> 12

5 <--------------------> 10

6 <--------------------> 11

15 <--------------------> 2

13 <--------------------> 3

12 <--------------------> 4

10 <--------------------> 5

11 <--------------------> 6

25 <--------------------> 25

Puerto paralelo (Interconexion)

Vinculacion entre impresora y windows xp por bluetooth

Aquí tenemos el icono bluetooth al que tenemos que acceder.



Al pulsar 2 veces en el icono nos sale la siguiente pantalla, en la cual le daremos en el boton agregar.

Nos aparecera la siguiente pantalla, activamos el check “Mi dispositivo está configurado y listo para ser detectado”, siempre y cuando como bien dice tengamos el otro dispositivo que queremos detectar correctamente habilitada la función bluetooth y conectada. Pulsamos en siguiente para empezar a buscar.



Nos saldrá la siguiente pantalla en la cual seleccionaremos el dispositivo bluetooth de la impresora y pulsamos en siguiente.


Utilizamos la opción segunda de usar la siguiente palabra de paso, e insertamos la palabra de paso que normalmente es en blanco, pero si no conecta pruebe con una de las siguiente (0000 – 1111 – 1234), y pulsamos siguiente.


Al introducir la palabra de paso bien, saldrá la siguiente pantalla en la cual nos comunica que el vinculo que ha creado con el dispositivo bluetooth de impresión es el puerto COMx. Pulsamos en finalizar.

Una vez dado a finalizar nos quedamos en la siguiente pantalla en la cual nos muestra que tenemos agregado el Print Server Bluetooth. Pulsamos sobre aceptar para terminar y nos vamos a propiedades de la impresora la cual queremos que imprima por bluetooth y en la cual tenemos configurado el Print Server Bluetooth.



Una vez dentro de las propiedades de la impresora nos vamos a la pestaña de puertos y le indicamos que el puerto a utilizar es el COMx y le damos a aplicar, para que se quede predeterminado el puerto de impresión que utiliza la impresora.


Una vez echo esto último tendremos nuestra impresora preparada para que imprima en nuestro dispositivo Print Server Bluetooth.

Conexion serie

El cable serie sirve para conectar dos ordenadores para compartir información aunque también valen para configurar diferentes equipos ( switches, centralitas...)
Estas conexiones tienen que seguir el protocolo serie rs232c.
Este cable cuenta con un conector en cada extremo, un db9 hembra.
Este tipo de conexiones pueden ser en serie o en paralelo. Las conexiones en serie son mas lentas ya que transmiten un bit tras otro mientras que las conexiones en paralelo son mas rápidas porque transmiten un byte (8 bits) tras otro.
La distancia del cable paralelo es mas corto que el de serie, ya que mientras el primero puede llegar a medir 3,5m, el segundo puede medir unos 15m.
La comunicación serie puede ser de dos tipos, síncrona o asíncrona, dos tipos diferentes de sincronizar los equipos.

Estructura de un sistema telematico

Partes de un sistema telemático:

-Hosts : Son los equipos que se encargan de ejecutar los procesos o aplicaciones que deseamos. Normalmente suelen ser ordenadores. Estos equipos son capaces de intercambiar información mediante una subred.
-Imps: Es un procesador de mensajes de interfaz, que se encarga de la comunicación de los equipos.
-Lineas de transmisión: Es el camino por el que viaja la información. Las lineas de transmisión son el medio físico que se utiliza para conectar los hosts (equipos) con los imps, aunque también sirven para conectar los imps entre si.
-Subred: La conexión de los imps mediante las lineas de transmisión forman la subred, que sirve para hacer llegar de forma automática los datos entre los hosts.

Sistemas telematicos

Es un conjunto de equipos que se conectan de manera remota. Los sistemas telemáticos son una parte importante de la informática, ya que nos ayudan a compartir información. Es decir, informática a distancia, informática distribuida.
Estos sistemas son capaces de diseñar, gestionar y aplicar las redes y servicios de comunicaciones, para el transporte, almacenamiento y procesado de cualquier tipo de información (datos, voz, vídeo, etc.)
Es por esto que los sistemas telemáticos en su mayoría forman parte de sistemas informáticos, es decir, son subsistemas de los sistemas informáticos.

Protocolo de comunicacion

Un protocolo de comunicaciones es un conjunto de reglas que sirve para enviar información a través de un canal de comunicación. Los protocolos de comunicación tienen como objetivo que el sistema funcione apropiadamente. Para ello tienen características destinadas a asegurar un intercambio de datos fiable a través de un canal de comunicación imperfecto.

Ejemplos de protocolos de comunicación: (Wikipedia)
-Protocolo de internet
-Protocolo de transferencia de archivos
-Protocolo de control de transmisión

Cuadro Electrico

1- El interruptor de control de potencia (ICP) es un interruptor automático que te lo coloca la empresa suministradora cuando hace la instalación eléctrica de la casa, teniendo en cuenta la potencia contratada. En cuanto nos pasamos de ese limite salta automáticamente para no consumir mas potencia de la contratada.

2- El interruptor diferencial detecta las fugas de corriente que se pueden producir en la instalacion cortando automaticamente el suministro en caso de que se produzcan. Tambien tiene un boton de prueba para comprobar el correcto funcionamiento del dispositivo.

3- Los interruptores termodinamicos se encargan de proteger cada circuito de sobrecargas para que no cojan fuego. Nos permite desconectar los aparatos que queramos sin cortar del todo la corriente

Esta foto que describe un poco los diferente sistemas telemáticos que predominan hoy en día en el mundo, ha sido sacada de otro blog de estudiantes relacionado también con la informática y las redes.
